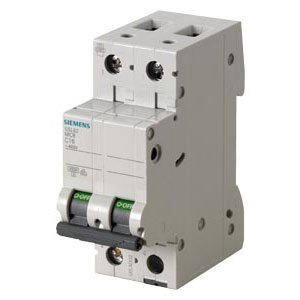

АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ 400V 6KA, 2-ПОЛ., C, 50A

Линейный автомат защиты 400 В 6 кА, 2-пол., C, 50 А

• Торговая марка изделия: SENTRON
• Наименование изделия: Модульный автоматический выключатель для защиты линий

Общие технические данные

• Число полюсов: 2
• Класс характеристики срабатывания: C
• Механический срок службы (коммутационных циклов) / типичный: 10 000
• Категория перенапряжения: III
• Степень загрязнения: 2

Напряжение

• Тип напряжения / рабочего напряжения: Переменный ток
• Напряжение развязки (Ui) в многофазном режиме / при переменном токе / расчетное значение: 440 V

Напряжение питания

• Напряжение питания / при переменном токе / расчетное значение: 400 V

Рабочее напряжение

• В многофазном режиме / при переменном токе / макс.: 440 V
• При постоянном токе / расчетное значение / макс.: 72 V

Класс защиты

• Степень защиты IP: IP20, с подключенными проводами

Коммутационная способность

Коммутационная способность по току

• Согласно EN 60898 / расчетное значение: 6 kA
• Согласно МЭК 60947-2 / расчетное значение: 6 kA

Класс ограничения энергии: 3

Рассеивание

• Мощность потерь \[Вт] / при расчетном значении тока / при переменном токе / в теплом рабочем состоянии / на каждый полюс: 3,8 W

Электричество, рабочий ток

• при 30 °C / расчетное значение: 50 A
• при 40 °C / расчетное значение: 46,97 A
• при 45 °C / расчетное значение: 45 A
• при 55 °C / расчетное значение: 42,01 A
• при переменном токе / расчетное значение: 50 A

Связи

Подключаемое сечение проводов / однопроводной

• мин.: 0,75 mm²
• макс.: 25 mm²

Подключаемое сечение проводов / многопроводной

• мин. 0,75 mm²
• макс. 25 mm²

Подключаемое сечение проводов / тонкожильный / с заделкой концов кабеля

• мин. 0,75 mm²
• макс. 25 mm²

Начальный пусковой крутящий момент / при винтовом зажиме

• мин. 2,5 N·m
• макс. 3 N·m

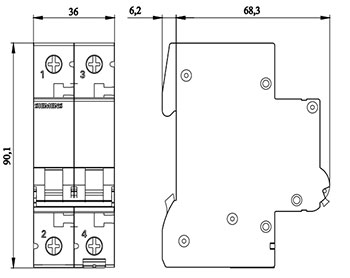

Механическая конструкция

• Высота: 90 mm
• Ширина: 36 mm
• Глубина: 76 mm
• Монтажная глубина: 70 mm
• Число монтажных единиц в ширину: 2
• Монтажное положение: любой
• Масса нетто: 310 g

Условия окружающей среды

Окружающая температура / при эксплуатации

• мин. -25 °C
• макс. 45 °C

Окружающая температура / при хранении

• мин. -40 °C
• макс. 75 °C

Сертификаты, справочный идентификатор

• согласно DIN EN 61346-2: F
• согласно МЭК 81346-2:2009: F
