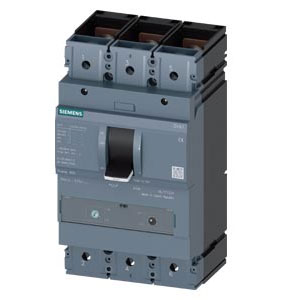

АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ В ЛИТОМ КОРПУСЕ 630А

Автоматический выключатель 3VA1 IEC типоразмер 630 класс отключающей способности S Icu=36kA @

415В 3-х полюсный, защита линии TM240, ATAM, In=630A защита от перегрузок.

Ir=440A...630A защита от короткого замыкания Ii=4...8 x Комплект гайковерта.

• Торговая марка изделия: SENTRON
• Наименование изделия: Компактный силовой выключатель
• Исполнение изделия: Защита установки
• Исполнение расцепителя макс. тока: TM240
• Функция защиты расцепителя макс. тока LI
• Число полюсов: 3

Общие технические данные

• Управляющее напряжение 2: 800 V
• Рабочее напряжение / при постоянном токе / расчетное значение: 500 V
• Мощность потерь \[Вт] / макс.: 192,9 W
• Мощность потерь \[Вт] / при расчетном значении тока / при переменном токе / в теплом рабочем состоянии / на каждый полюс: 64,3 W
• Механический срок службы (коммутационных циклов) / типичный: 20 000
• Коммутационная износостойкость / при AC-1 / при 380/415 В: 4 000
• Коммутационная износостойкость / при AC-1 / при 690 В: 3 000
• Масса нетто ME: 4.951 kg

Электричество

• Ток длительной нагрузки / расчетное значение / макс.: 630 A
• Сечение соединительных проводов / проводов AWG (Американский стандарт на калибр): 630 A

Рабочий ток

• при 40 °C: 630 A
• при 45 °C: 630 A
• при 50 °C: 630 A
• при 55 °C: 618 A
• при 60 °C: 607 A
• при 65 °C: 595 A
• при 70 °C: 583 A

Коммутационная способность IEC 60947

• Класс коммутационной способности автоматического выключателя: S

Ном. предельная отключающая способность при коротком замыкании (Icu):

• при 240 В: 55 kA
• при 415 В: 36 kA
• при 440 В: 36 kA
• при 500 В: 25 kA
• при 690 В: 7 kA

Ном. рабочая отключающая способность при коротком замыкании (Ics):

• при 240 В: 55 kA
• при 415 В: 36 kA
• при 440 В: 36 kA
• при 500 В: 25 kA
• при 690 В: 5 kA

Включающая способность при коротком замыкании (Icm):

• при 240 В: 121 kA
• при 415 В: 75,6 kA
• при 440 В: 75,6 kA
• при 500 В: 52,5 kA
• при 690 В: 11,9 kA

Настраиваемые параметры

• Регулируемый порог срабатывания по току / расцепителя тока короткого замыкания мгновенного действия / мин.: 3 150 A
• Регулируемый порог срабатывания по току / расцепителя тока короткого замыкания мгновенного действия / макс.: 5 040 A
• Функция изделия / защита от замыканий на землю: нет

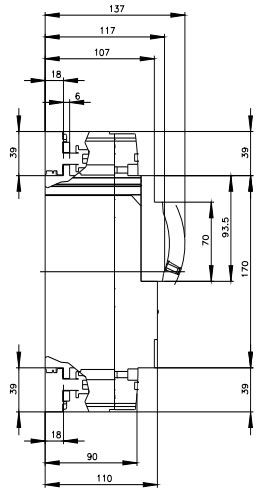

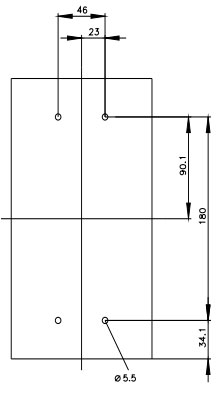

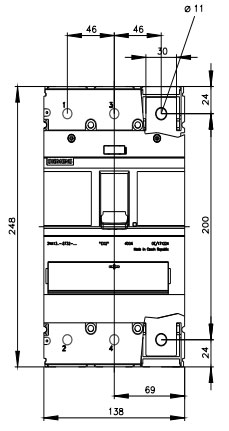

Механическая конструкция

• Высота \[дюймов]: 9,76 in
• Характеристика продукта/ интерфейс LAN: 248 mm
• Ширина \[дюймов]: 5,43 in
• Характеристика продукта/ последовательный интерфейс: 138 mm
• Глубина \[дюймов]: 4,33 in
• Глубина: 110 mm

Связи

• Расположение разъема питания / для главной цепи: Фронтальное подключение
• Вид подключаемых сечений проводов / для подключения плоской шины / мин.: 20 x 1 mm
• Вид подключаемых сечений проводов / для подключения плоской шины / макс.: 35 x 10 mm
• Исполнение поверхности / соединений / на нижней стороне выключателя (N, 2, 4, 6): Серебро

Вспомогательный контур

• Число переключающих контактов / для вспомогательных контактов: 0

Aксессуары

• Дополнение изделия / опциональный / электропривод: да
• Условия окружающей среды степень защиты IP / с лицевой стороны: IP40

Окружающая температура

• при эксплуатации / мин.: -25 °C
• при эксплуатации / макс.: 70 °C
• при хранении / мин.: -40 °C
• при хранении / макс.: 80 °C

Сертификаты

• Справочный идентификатор / согласно МЭК 81346- 2:2009: Q
